Hallo!
Wenn ich mir das Bild auf
https://www.i-telex.net/hardware/
anschaue (Backpanel) - dann sieht es für mich so aus, als ob ein Teil der Bauelemente auf die Rückseite müssen? Oder ist das eine Abbildung einer anderen Version als ich sie es habe ?
Könnte jemand bitte mal ein Bild der Rückseite machen?
Gruß
Stephan
Bild Rückseite Busplatine
-
toshi
Topic author - Rank 4
- Beiträge: 285
- Registriert: Mi 27. Jun 2018, 09:21
- Wohnort: Seckach-Groszeicholzheim
- Hauptanschluß: 563140 (online)
-
DF3OE
- Founder
- Beiträge: 3525
- Registriert: Di 7. Jun 2016, 09:45
- Wohnort: Edemissen - Blumenhagen
- Hauptanschluß: 925302 treu d
- Kontaktdaten:
Re: Bild Rückseite Busplatine
Hallo Stephan,

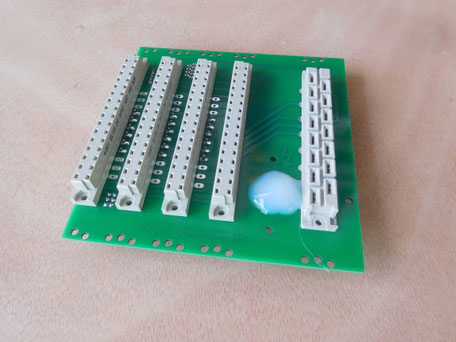

so ist es. Die Buchsenleisten kommen nach vorne zur Aufnahme der Boards und auf die Rückseite kommen die Anschlüsse für Fernschreiber, Trafo und die Buchsen für eine eventuelle Erweiterung per Flachbandkabel.
so ist es. Die Buchsenleisten kommen nach vorne zur Aufnahme der Boards und auf die Rückseite kommen die Anschlüsse für Fernschreiber, Trafo und die Buchsen für eine eventuelle Erweiterung per Flachbandkabel.
mfg
henning +++
925302 treu d - T1000Z (Hauptanschluss)
55571 fvler a - T100S
210911za hmb d - T150 (Werkstatt)
218308 test d - T1000S/LS (Werkstatt)
925333 =treu d (Minitelex Sanyo SF100) defekt
Fax G2/G3: 05176-9754481 (Sanyo SF100 Thermofax) defekt
henning +++
925302 treu d - T1000Z (Hauptanschluss)
55571 fvler a - T100S
210911za hmb d - T150 (Werkstatt)
218308 test d - T1000S/LS (Werkstatt)
925333 =treu d (Minitelex Sanyo SF100) defekt
Fax G2/G3: 05176-9754481 (Sanyo SF100 Thermofax) defekt
-
380170JFK
- Rank 7
- Beiträge: 603
- Registriert: Do 2. Jun 2016, 16:06
- Wohnort: 38017 Mezzolombardo IT
- Hauptanschluß: 380170 johannes i
- Kontaktdaten:
Re: Bild Rückseite Busplatine
Nette Grüße , Vriendelijke Groeten , Un caro Saluto , Kind Regards Johannes
FW 979
JTerm USB Serial Terminal Software
380170 johannes i - RFT F2000 24/7 - 55 Watt PSU
The other teleprinters are randomly online, with or without an answerback, just try your luck
FW 979
JTerm USB Serial Terminal Software
380170 johannes i - RFT F2000 24/7 - 55 Watt PSU
The other teleprinters are randomly online, with or without an answerback, just try your luck
-
toshi
Topic author - Rank 4
- Beiträge: 285
- Registriert: Mi 27. Jun 2018, 09:21
- Wohnort: Seckach-Groszeicholzheim
- Hauptanschluß: 563140 (online)
-
FredSonnenrein
- Founder
- Beiträge: 2320
- Registriert: Fr 3. Jun 2016, 13:49
- Wohnort: Braunschweig
- Hauptanschluß: 8579924 hawe d
Re: Bild Rückseite Busplatine
Die Bestückung mit Klemmenblöcken ist natürlich abhängig von der vorgesehenen Belegung, aber eine Bestückung von A14 bis A24 reicht fast immer aus.
Alle Steckplätze der Busplatine sind gleichwertig, nur der Platz für den SubD-Stecker ist nur mit dem zweiten Steckplatz verbunden und passt zu der neuen Seriell-Karte (also V2.0).
Alle Steckplätze der Busplatine sind gleichwertig, nur der Platz für den SubD-Stecker ist nur mit dem zweiten Steckplatz verbunden und passt zu der neuen Seriell-Karte (also V2.0).
Grüße,
Fred Sonnenrein, Braunschweig
